ちょっと、そこ！天然ガス蒸気ボイラーのサプライヤーとして、私は最近、これらのボイラーの効率を正確に測定する方法について多くの質問を受けています。ボイラーの効率を理解することで、コストを節約し、環境への影響を軽減し、システムのスムーズな動作を保証できるため、これは重要なトピックです。それでは、早速入っていきましょう！
ボイラー効率の測定が重要な理由
まず最初に、なぜ天然ガス蒸気ボイラーの効率の測定に注意を払う必要があるのでしょうか?まず、効率的なボイラーは、同じ量の蒸気を生成するのに使用する燃料が少なくなります。つまり、光熱費が安くなります。それはまた、温室効果ガスの排出量が減少することを意味し、地球にとっても良いことになります。さらに、適切にメンテナンスされ効率的なボイラーは故障する可能性が低く、高価な修理やダウンタイムを節約できます。
ボイラー効率に影響を与える主な要因
測定方法に入る前に、天然ガス蒸気ボイラーの効率に影響を与える可能性のある要因について説明しましょう。
- 燃焼効率: これは、天然ガスがボイラー内でどれだけよく燃焼するかにかかっています。燃焼プロセスが効率的でない場合、ガス中のエネルギーの多くが無駄になります。空燃比、バーナーの設計、ガス中の不純物の存在などはすべて、燃焼効率に影響を与える可能性があります。
- 熱伝達効率: ガスが燃焼したら、熱を水に伝えて蒸気を生成する必要があります。ボイラーの熱交換器の設計、その表面の清浄度、および水の流量はすべて、この熱伝達がいかに効率的に行われるかに影響します。
- 絶縁: 十分に断熱されたボイラーは、周囲環境への熱の損失が少なくなります。断熱材が古くなったり損傷したりすると、大量の熱が逃げてボイラー全体の効率が低下する可能性があります。
ボイラー効率の測定
次に、天然ガス蒸気ボイラーの効率を測定する方法をいくつか見てみましょう。
直接法
直接法では、一定期間内に消費される燃料の量と生成される蒸気の量を測定します。次の式を使用できます。
[効率 (%)=\frac{熱出力}{熱入力}\times100]
熱出力を計算するには、生成される蒸気の質量、比エンタルピー、給水のエンタルピーを知る必要があります。入熱量は、消費される天然ガスのエネルギー量です。
これを段階的に行う方法は次のとおりです。
- 燃料消費量を測定する: ガスメーターを使用して、一定期間にボイラーによって消費された天然ガスの量を測定できます。次に、ガスの発熱量を使用して、入熱量を計算できます。
- 蒸気発生量の測定：蒸気流量計を設置し、発生する蒸気の質量流量を測定します。また、蒸気の比エンタルピーを決定するには、蒸気の温度と圧力を測定する必要があります。
- 給水条件の測定: 供給水の温度と圧力を測定して、そのエンタルピーを求めます。
これらの値をすべて取得したら、それらを式に代入して効率を計算できます。
間接法
間接的な方法では、熱出力を直接測定するのではなく、ボイラー内の損失を測定することに重点を置きます。天然ガス蒸気ボイラーにおける主な損失は次のとおりです。
- 乾燥排ガス損失: これは、ボイラーから出るガスの顕熱によって煙道ガス内で失われる熱です。燃焼排ガスの温度と組成を測定して、この損失を計算できます。
- 水分損失：天然ガスには水分が含まれており、燃焼時には水蒸気も発生します。この水を蒸発させて排ガスと一緒に運び出すのに必要な熱は損失になります。
- 放射と対流の損失: 前述したように、熱は輻射と対流によってボイラーの表面から周囲の環境に失われる可能性があります。
間接法を使用して効率を計算するには、まず合計損失を計算し、100% からそれらを差し引きます。
[効率 (%) = 100-\text{総損失}]
効率を測定するためのツールと装置
天然ガス蒸気ボイラーの効率を正確に測定するには、いくつかのツールと機器が必要です。
- ガス分析装置: ガス分析装置は、酸素、二酸化炭素、一酸化炭素のレベルを含む排ガスの組成を測定できます。この情報は、燃焼効率と乾燥燃焼排ガス損失を計算するために重要です。
- 流量計: 前述したように、燃料消費量を測定するにはガス流量計が必要で、蒸気の発生量を測定するには蒸気流量計が必要です。
- 温度および圧力センサー: これらのセンサーは、蒸気、給水、煙道ガスの温度と圧力を測定するために使用されます。
ボイラー効率向上のヒント
天然ガス蒸気ボイラーの効率を測定したら、それを改善するための措置を講じることができます。以下にいくつかのヒントを示します。
- 適切な燃焼を維持する: 完全燃焼を確実にするために、空燃比を定期的にチェックして調整してください。バーナーを掃除し、ゴミや詰まりを取り除きます。
- 熱交換器を清潔に保つ: 時間の経過とともに、熱交換器はスケール、すす、またはその他の堆積物で汚れる可能性があります。熱伝達効率を高めるために定期的に掃除してください。
- 断熱材の確認と交換: ボイラーの断熱材を定期的に検査し、損傷または摩耗した断熱材を交換してください。
結論
天然ガス蒸気ボイラーの効率を正確に測定することは、コスト削減、環境保護、信頼性の高い動作のために不可欠です。直接的方法を使用するか間接的方法を使用するかにかかわらず、適切なツールと機器があることを確認してください。そして、測定結果に基づいてボイラーの効率を向上させるための措置を講じることを忘れないでください。

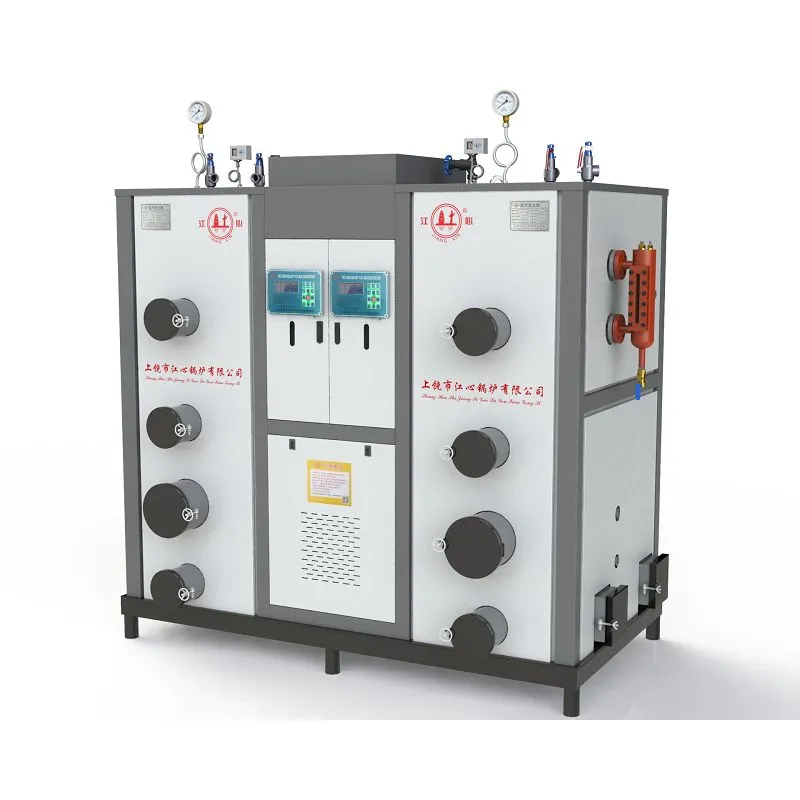

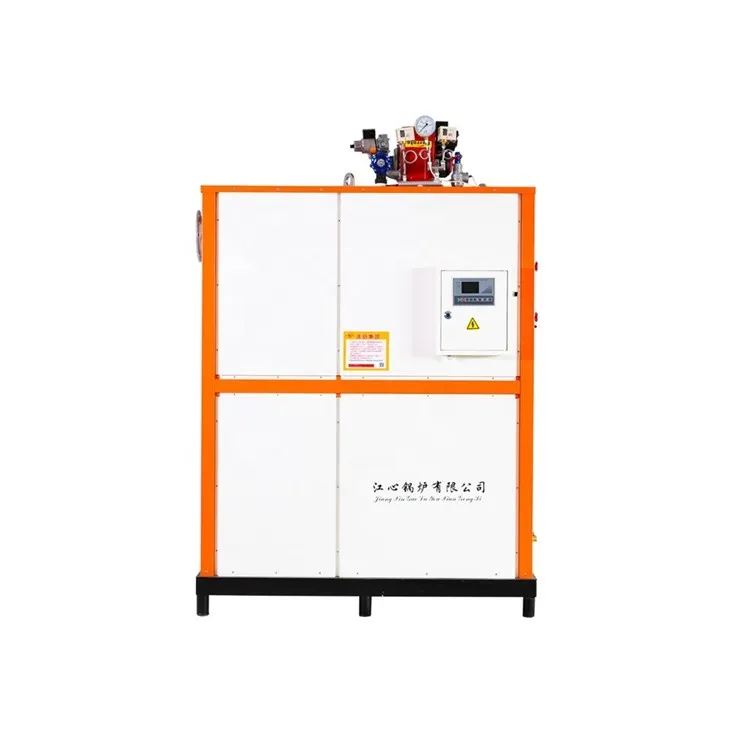

新しい製品を購入したい場合天然ガス蒸気ボイラー、お客様のニーズに合わせて幅広いオプションをご用意しています。もご用意しておりますガス給湯器ボイラーそしてガス蒸気ボイラー 家庭用ソリューション。さらに詳しく知りたい場合や購入に興味がある場合は、遠慮なくお問い合わせください。フレンドリーなチャットと無料の見積もりが可能です。お客様の要件に最適なボイラーを見つけるお手伝いをいたします。
参考文献
- ASME PTC 4 - 2013、「蒸気発生器の性能テスト コード」
- API 530「ヒーターチューブの厚さの計算」
- Spirax Sarco、「蒸気工学チュートリアル」
