ガスボイラーのサプライヤーとして、私はこれらの重要な機器を燃焼プロセスをどのように制御するかについてよく尋ねられます。このメカニズムを理解することは、業界の人々だけでなく、ガスボイラーの効率的で安全で信頼できる操作を確保したいユーザーにとっても重要です。このブログでは、ガスボイラーが燃焼プロセスをどのように制御するかの詳細を掘り下げます。
1.ガスボイラーの燃焼の基本
制御メカニズムについて議論する前に、ガスボイラーの基本的な燃焼プロセスを理解することが重要です。ガスボイラーは通常、天然ガスまたはプロパンを燃料として使用します。これらの燃料が適切な割合で空気と混合され、点火されると、化学反応が発生し、熱が放出されます。次に、この熱は水に移されます。これは、空間暖房や家庭用使用のためのお湯の提供などの暖房目的に使用できます。
完全な燃焼のためのガスと空気の理想的な比率は、化学量論比として知られています。主にメタン（Ch₄）で構成される天然ガスの場合、化学量論比は天然ガスの約1部から、空気ごとに10部になります。ただし、現実の世界アプリケーションでは、過剰な空気として知られるわずかに高い量の空気が、完全な燃焼を確保し、一酸化炭素（CO）などの有害な汚染物質の形成を減らすためによく使用されます。
2。燃焼制御に関与するコンポーネント
ガス供給システム
ガス供給システムは、バーナーに適切な量のガスを供給する責任があります。ガスの流量を制御するために調整できるガスバルブで構成されています。ガスバルブは通常、電子または機械的コントローラーによって制御されます。たとえば、一部の最新のガスボイラーでは、変調ガスバルブは、熱の需要に基づいてガスの流れを継続的に調整できます。
空気供給システム
空気供給システムは、燃焼に必要な酸素を提供します。通常、空気を描き、バーナーに届けるファンまたはブロワーが含まれます。ガス供給システムと同様に、空気の流れも調節できます。多くのガスボイラーでは、バーナーに入る空気の量を制御するために空気ダンパーが使用されます。空気ダンパーの位置を調整することにより、ガスと空気の比率を最適化できます。
バーナー
バーナーは、ガスと空気が混合され、発火する場所です。大気バーナーやパワーバーナーなど、さまざまな種類のバーナーがあります。大気バーナーは自然なドラフトに依存して空気を吸い込みますが、パワーバーナーはファンを使用してバーナーに空気を強制します。バーナーの設計は、効率的で安定した燃焼を確保する上で重要な役割を果たします。ガスと空気を徹底的に混合し、燃焼室全体に火炎を均等に分配できる必要があります。
イグニッションシステム
イグニッションシステムは、燃焼プロセスの開始を担当します。パイロットイグニッションや直接スパークイグニッションなど、いくつかのタイプのイグニッションシステムがあります。パイロットイグニッションは、小さな連続的に燃えている炎（パイロット炎）を使用して、主要なガスの流れを点火します。一方、直接スパークイグニッションは、電気火花を使用してガス - 空気混合物を直接点火します。直接スパークイグニッションは、パイロットイグニッションよりも効率的で信頼性が高いエネルギーです。これは、継続的に燃えるパイロット火炎の必要性を排除するためです。
火炎センサー
火炎センサーは、燃焼室に炎の存在を監視する安全装置です。何らかの理由で火炎が消えると、火炎センサーは制御システムに信号を送信します。これにより、ガス供給が遮断され、未燃ガスの蓄積が防止されますが、これは危険です。最も一般的なタイプの火炎センサーは、火炎中のイオンの存在を検出するイオン化センサーです。
3。制御戦略
オン - オフコントロール
オン - オフコントロールは、ガスボイラーで使用される最も単純な制御戦略です。このモードでは、ボイラーはフルまたはフル状態のいずれかで動作します。熱の需要が検出されると、ボイラーが起動し、目的の温度に達するまでバーナーはフル容量で動作します。温度に達すると、バーナーは停止します。このタイプの制御は、熱の需要が比較的一定である小規模なアプリケーションに適しています。ただし、バーナーの頻繁なサイクリングにつながる可能性があり、ボイラーの効率を低下させ、コンポーネントの摩耗と裂傷を増加させる可能性があります。
制御の変調
調整制御は、熱の需要に基づいてボイラーがバーナーの出力を継続的に調整できるようにする、より高度な制御戦略です。変調ガスバルブと空気ダンパーは、それぞれガスと空気の流量を変化させるために連携します。その結果、ボイラーは、低火災から高い火災まで、さまざまなレベルの容量で動作できます。これにより、ボイラーの効率が向上するだけでなく、より正確な温度制御も提供します。たとえば、大規模な商業ビルでは、調整制御により、暖房システムが占有率と屋外温度の変化に迅速に対応できるようにすることができます。
順次制御
マルチバーナーボイラーでは、順次制御がよく使用されます。この戦略では、バーナーは連続的に制御されます。熱の需要が低い場合、1つまたは数個のバーナーのみが動作しています。需要が増加すると、追加のバーナーが徐々に開始されます。これにより、出力を需要に合わせることにより、ボイラーがより効率的に動作することができます。
4。燃焼制御における安全性と監視
安全シャット - オフ
火炎センサーに加えて、ガスボイラーには他の安全シャットデバイスが装備されています。たとえば、ボイラー内の水の温度を監視するために、ハイリミットスイッチを使用します。温度が一定の制限を超えた場合、スイッチは信号を送信してガス供給を遮断します。同様に、ボイラーの水位が安全レベルを下回る場合、ボイラーが動作するのを防ぐために、低いウォーターカット - オフスイッチが使用されます。
排出監視
環境規制の増加に伴い、多くのガスボイラーには排出監視システムが装備されています。これらのシステムは、一酸化炭素（CO）、窒素酸化物（noₓ）、透明ガスの粒子状物質などの汚染物質のレベルを測定できます。排出レベルが許可された制限を超えた場合、制御システムは燃焼プロセスを調整して排出量を削減できます。
5。アプリケーションと製品

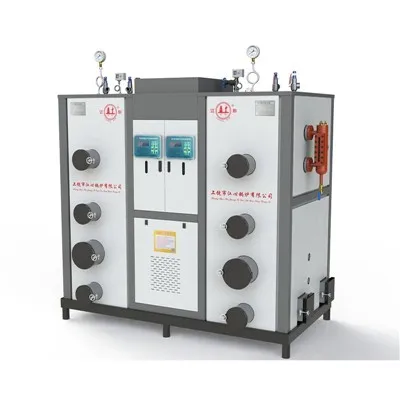

さまざまな顧客のニーズを満たすために、幅広いガスボイラーを提供しています。私たちのガス給湯器ボイラー住宅および商業ビルにお湯を提供するのに最適です。高度な燃焼制御テクノロジーを備えており、効率的で信頼性の高い動作を確保しています。

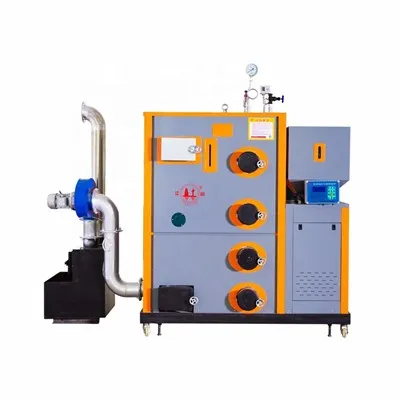

私たちの天然ガス蒸気ボイラー蒸気が必要な産業用途向けに設計されています。状態 - の - アートバーナーと制御システムを使用して、高効率燃焼と低排出量を実現します。
住宅用途向け、私たちガス蒸気ボイラー住宅快適で効率的な加熱ソリューションを提供します。実際の需要に応じて熱出力を調整するための調節制御が装備されています。
6。結論と行動への呼びかけ
結論として、ガスボイラーの燃焼プロセスは複雑ですが、適切に制御されたシステムです。ガスボイラーが燃焼プロセスをどのように制御するかを理解することにより、顧客はボイラーを選択する際に、より多くの情報に基づいた決定を下し、適切な動作を確保することができます。プロのガスボイラーサプライヤーとしての当社は、高度な燃焼制御技術を備えた高品質の製品を提供することに取り組んでいます。
ガスボイラーに興味がある場合、または燃焼プロセスについてご質問がある場合は、詳細な議論や潜在的な調達についてお気軽にお問い合わせください。私たちはあなたの暖房ニーズに最適なソリューションを見つけるのを支援するためにここにいます。
参照
- 米国エネルギー省による「ボイラー効率と燃焼」。
- さまざまな業界の専門家による「ガス発射ボイラーハンドブック」。
- ガスボイラーメーカーからの技術文書。
